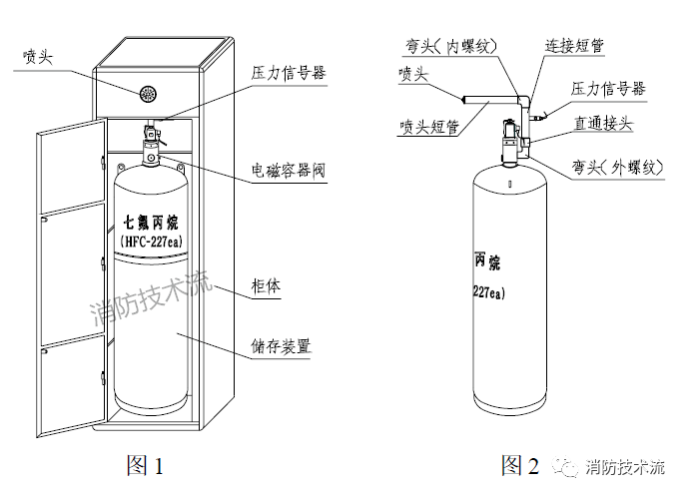

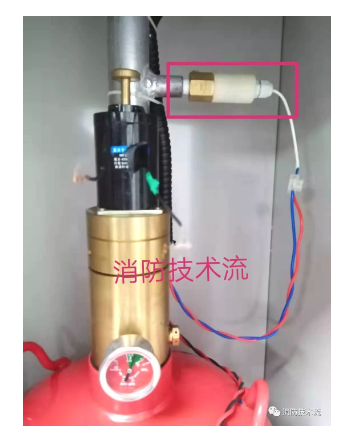

七氟丙烷（HFC-227ea）滅火劑具有清潔、低毒、良好電絕緣性、滅火效率高、不破壞大氣臭氧層的特點，是目前相對比較成功的一種潔凈氣體滅火劑，已經得到普及應用。七氟丙烷滅火系統適用于以全淹沒滅火方式撲救電氣火災、液體火災或可熔固體火災、固體表面火災、滅火前能切斷氣源的氣體火災，能安全有效的使用在有人工作或停留的場所。預制式（柜式）七氟丙烷滅火裝置由滅火劑瓶組、管路、噴頭、信號反饋部件、檢驗部件、驅動部件、柜體等組成，與火災警報器、滅火控制器組成一套自動滅火系統?？芍苯臃胖糜诜雷o區內，具有可移動、方便安裝的特點。一般采用薄鋼板加工，鋁合金型材作邊角裝飾，拼裝結構，表面噴涂防腐處理。(1) 用途，用于儲存七氟丙烷滅火劑,具有封存、釋放、充裝、超壓泄放、壓力顯示等功能。電磁容器閥: 由閥體、電磁驅動裝置、活塞、壓力表、泄壓裝置等組成，接上虹吸管后安裝在儲存容器瓶口上，可電磁啟動開啟容器閥釋放滅火劑。(1) 用途，安裝于噴氣主管路上，用于滅火劑釋放后將信號反饋至滅火控制器，再由滅火控制器點亮噴放指示燈及發出聯動信號。(2) 結構，由底座、外殼、鎖帽、信號引線、活塞、微動開關等組成。外殼及活塞的材質為銅合金。
(1) 用途，安裝于管路的末端，用于按設計要求均勻的霧化噴灑滅火劑。(2) 結構，結構已優化設計，能將七氟丙烷滅火劑充分霧化均勻噴灑，材質為銅合金。
安裝前應先確定滅火裝置的放置方位，原則是應方便安裝、維護，必要時應校核地板的荷載。注意要把電氣控制線經柜體下部或上部的小孔穿入柜體，并應使用防護套管以免損傷絕緣導線。柜體內底板的四角均設有調整螺栓，用于調整柜體水平穩固地放置于地板上。先把出口彎頭緊固在容器閥的出口上，并使彎頭的出口垂直向上。然后小心把儲存裝置搬進柜內，可使用短鋼管作滾軸把儲存裝置推進柜體內，注意不要損壞柜體下方的鋁合金型材。管路及管件的連接注意使管路的出口對準柜體面板的噴頭開孔。從柜體前穿過面板對準管路出口裝上噴頭，可用一個螺絲刀插入噴頭的小孔來緊固噴頭。柜體內中部的薄鋼條是用來固定儲存鋼瓶卡在柜體上的。儲存裝置出廠前已把壓力表開關關閉，壓力表應無壓力顯示。用扳手逆時針松開1~2 圈，壓力表馬上顯示儲存壓力，指針應處于表盤的綠區。安裝定位后，壓力表開關無須關上。調整壓力表使指針正對上方。在試驗電磁鐵的動作性能時，應小心從容器閥上卸下電磁鐵，此時鐵芯便因失去支撐而下落，此狀態下鐵芯已是處于動作位置。因此試驗電磁鐵時，應倒置電磁鐵以使鐵芯復位，然后平放電磁鐵，再向電磁鐵里插入一個作位置參考的小棒，向電磁鐵接通不低于18V的直流電(容量不小于1.5A)，鐵芯將馬上推動小棒沖出電磁鐵。使用小棒還可以測量鐵芯的行程，以檢驗閘刀能否到達并有余量刺穿膜片。安全檔片是為了防止在運輸、安裝、調試過程中因碰撞、震動使閘刀誤動作。在完成電磁鐵的動作試驗并把電磁鐵歸位后、投入使用前，必須卸下檔片，再緊固電磁鐵的四個固定螺釘，否則容器閥將不能打開。檔片可放在柜內一邊，以便移動瓶組時重新裝上。壓力信號器的兩條引線不分極性，短接即可模擬噴放反饋信號。
（1）自動狀態下，若防護區發生有煙霧（或溫度上升），該防護區的感煙（或感溫）火災探測器動作并向氣體滅火控制器送入一個單一火警信號，氣體滅火控制器即進入單一火警狀態，同時驅動消防警鈴(或聲光報警器)發出單一火災報警信號，此時不會發出啟動滅火系統的控制信號。隨著該防護區火災的蔓延，溫度持續上升（或煙霧增大），另一回路的感溫（或感煙）火災探測器動作，向氣體滅火控制器送入另一個單一火警信號，氣體滅火控制器立即確認發生火災，同時發出復合火災報警信號及聯動信號（關閉空調、送排風裝置和防火閥等）。經過30 秒時間的延時，氣體滅火控制器輸出信號啟動滅火裝置，滅火劑施放到該防護區實施滅火。氣體滅火控制器接收到壓力信號器的反饋信號后顯亮防護區門外的放氣指示燈，提醒工作人員在通風排氣前不要進入。（2）手動狀態下，氣體滅火控制器在火災發生時只發出火災報警信號而不發出聯動信號和啟動信號。值班人員應馬上趕赴現場，確認火警后按下氣體滅火控制器面板上的或現場的“緊急啟動”按鈕可馬上啟動滅火系統，同時發出聯動信號（關閉空調、送排風裝置和防火閥等）。在氣體滅火控制器發出啟動信號輸出前，按下氣體滅火控制器面板上或現場的“緊急停止”按鈕，滅火裝置將不會啟動。1）氣體滅火系統應由經過專門培訓，并經考試合格的專人負責定期檢查和維護。2）每月應對氣體滅火系統進行兩次檢查，檢查內容及要求應符合下列規定：a、對滅火劑貯存容器、電磁驅動裝置、管路與噴頭等全部系統組件進行外觀檢查。系統組件應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰， 手動操作裝置的防護罩、鉛封和安全標志應完整。b、儲存裝置的壓力表的指針應在表盤的綠區，低于綠區應及時補壓。2）每年應對氣體滅火系統進行兩次全面檢查，檢查內容和要求除按月檢規定的檢查外，尚應符合下列規定：a、防護區的開口情況、防護區的用途及可燃物的種類、數量、分布情況，應符合設計規定。b、儲存裝置柜內的設備、管路和支、吊架的固定情況，應無松動。d、進行一次模擬自動啟動試驗，如有不合格項目，則應重新進行調試。1)卸下壓力表。必須先順時針旋緊壓力表開關的六角螺栓，再逆時針旋轉壓力表即可。2)接上氣源。氣源應采用合格的工業用氮氣，接口與壓力表接口相同即外螺紋。3)充氣及壓力監視。氣源連接到儲存裝置的連接管應設開關閥門及壓力顯示裝置。緊固連接管各連接部位并檢查無異后，先打開儲存裝置容器閥上的壓力開關，再緩慢打開開關閥門并密切注意壓力顯示裝置的反映情況。4)卸下氣源。關緊儲存裝置容器閥上的壓力開關及氣源的開關閥門，卸下連接管。5)裝上壓力表。裝上并順時針旋緊壓力表，再逆時針旋轉壓力表開關的六角螺栓，至壓力表指針動作即可。壓力表指針應處于表盤綠區的一半以上。（2）若壓力表開關已打開但壓力表還是無壓力顯示，可能是壓力表已損壞。更換壓力表的方法：關緊壓力表開關，卸下壓力表，換上同型號壓力表，打開壓力表開關。（3）若換上完好的壓力表后打開壓力表開關仍無壓力顯示，可能是增壓氣已泄漏，需進行補壓。容器閥上的保險銷是用于鎖定凸輪撥桿的，僅在機械手動啟動容器閥時必須先拉出保險銷才能扳下凸輪撥桿，而鎖定凸輪撥桿并不影響容器閥的氮氣啟動。

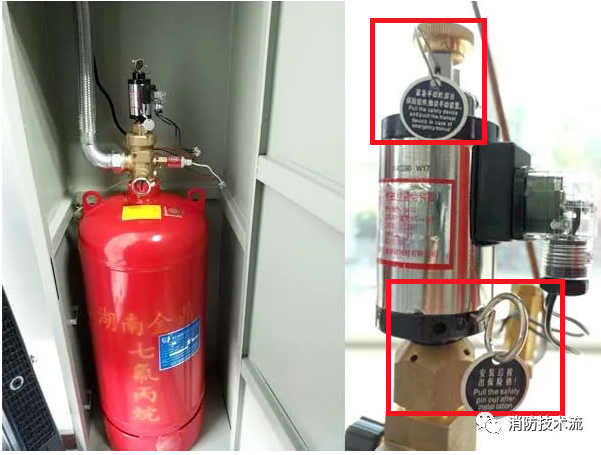

3、系統投入使用時是否要把電磁驅動裝置上的安全檔片卸下、保險銷拉出？電磁閥上裝有的安全檔片是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設。系統投入使用前，需松開電磁鐵上的螺栓、抽出檔片，再緊固電磁鐵，否則電磁閥不能打開。安全卡簧是用于鎖定手動壓把的，僅在機械手動啟動容器閥時必須先拉出安全卡簧才能壓下手動壓把，而手動壓把并不影響電磁閥的電氣啟動。

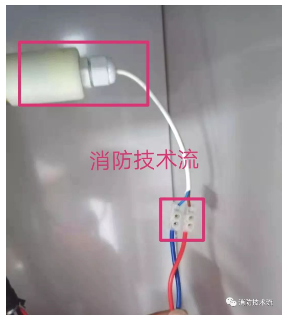

電磁閥和壓力信號器的兩條引線不分極性。
