青鳥JBF5016氣體滅火控制器
一、青鳥JBF5016氣體滅火控制器功能特點
青鳥JBF5016氣體滅火控制器為壁掛式安裝，分別可完成多區的氣體滅火聯動控制。
可連接緊急啟停按鈕、手自動轉換盒、氣體釋放警報器、聲光警報器、輸入/輸出模塊等設備。
青鳥消防氣體滅火控制的延時啟動時間、啟動輸出時間均可調。
液晶顯示屏，中、英文界面切換，可顯示32字符16個漢字的地址中文注釋。
具備在線和離線聯動編程功能，同時支持U盤數據下載，調試方便。
無需增加聯網硬件可直接與北大青鳥JBF-11SF、51系列控制器進行聯網。
控制器具備檢修開關，可靠的保障了系統維護時的安全性。
超強的系統配套功能,具備多組無源信號輸入端，方便配接不同火災報警聯動控制器。
二、青鳥JBF5016氣體滅火控制器技術參數
| 型號 | JBF5016 |
| 名稱 | 氣體滅火控制器 |
| 品牌 | 青鳥消防 |
| 供電主電 | AC220V +10% -15% 50Hz |
| 備電 | DC.12V/4.5Ah×2 |
| 系統容量 | 2區-4區 |
| 回路容量 | 每回路80點（緊急啟停按鈕、手自動轉換盒、聲光警報器、輸入輸出模塊） |
| 輸出電流 | 噴灑輸出更大 電流2A |
| 工作溫度 | -10~+50℃ |
| 貯存溫度 | -20~+50℃ |
| 相對濕度 | ≤95%(40±2℃) |
| 重量 | 13kg |
| 外型尺寸 | 410mm寬×540mm高×130mm厚 |

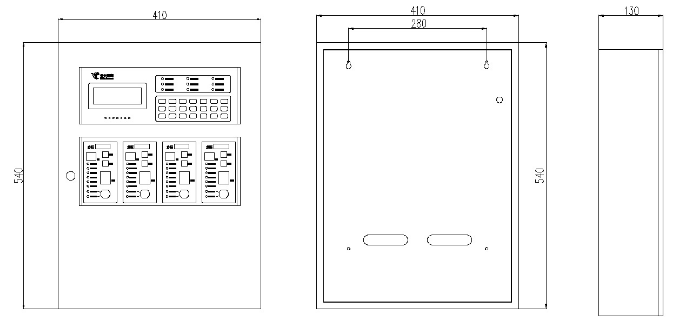

三、青鳥JBF5016氣體滅火控制器外形結構及安裝
JBF5016氣體滅火控制器為壁掛式結構設計，可直接明裝在墻壁上。
四、青鳥JBF5016氣體滅火控制器端子接線示意圖
L+、L-：無極性回路總線，接聲光警報器、輸入/輸出模塊、緊急啟停按鈕、手自動轉換盒；
IN1、G：輸入端子1，外接無源輸入信號，用于報火警，需配接10K，1/4W終端電阻；
IN2、G：輸入端子2，外接無源輸入信號，用于報火警，需配接10K，1/4W終端電阻；
IN、G：噴灑反饋，接收鋼瓶壓力開關無源閉合信號，需配接10K，1/4W終端電阻；
C+、C-:噴灑啟動，控制電磁閥式氣體滅火裝置見下圖，需在終端配接終端組件；控制氣溶膠氣體滅火裝置見下圖，需在終端配接JBF5183氣溶膠控制接線盒；
24V、G：24V輸出，更大 輸出電流4A，現場聯動設備供電使用。

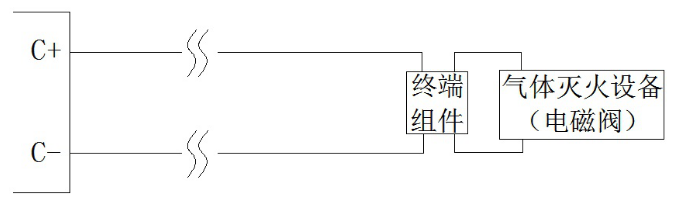

五、青鳥JBF5016氣體滅火控制器噴灑啟動輸出接線示意圖（控制七氟丙烷等電磁閥式氣滅裝置）
安裝注意事項：
每路氣滅控制輸出需在氣體滅火裝置端配接終端組件。（輸入：C+紅線連接主機噴灑輸出C+端子、C-黑線連接主機噴灑輸出C-端子；輸出端無正負）
JBF5014氣體滅火控制器每路氣滅控制輸出更大 電流2A，當受控設備功耗較大時需增加現場聯動電源和DC.24V中間繼電器。
安裝注意事項：

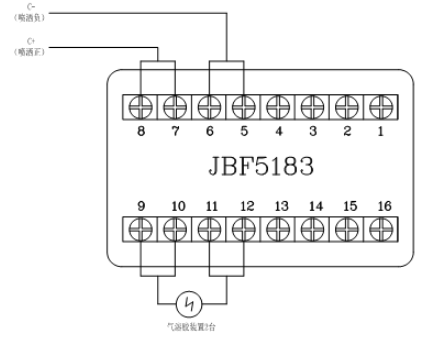

控制氣溶膠氣體滅火裝置時，需配接JBF5183氣溶膠控制接線盒，每只JBF5183最多可連接2臺氣溶膠滅火裝置。
輸入：端子（5、6）接C-；端子（7、8）接C+；輸出：端子（9、10）、端子（11、12）連接氣溶膠滅火裝置。

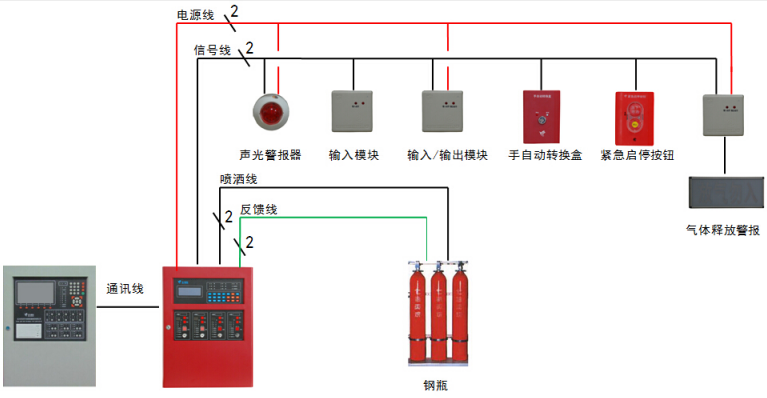

七、青鳥JBF5016氣體滅火控制器控制系統圖
青鳥JBF5016氣體滅火控制器密碼：一級初始密碼為“111”；二級初始密碼為“111111”
